从「最后凸出的那块」到「突破的那毫米」：小米BookPro14超薄摄像头技术深度拆解

2019年，笔者第一次拆开某旗舰笔记本，注意到一个有趣的现象：整机厚度已经压到16mm，但屏幕顶端那颗摄像头，始终像一颗"钉子"凸在外面。彼时业内流传一句话——屏幕可以做到无边框，但摄像头永远是边框最厚的那个点。

被忽视的减薄瓶颈

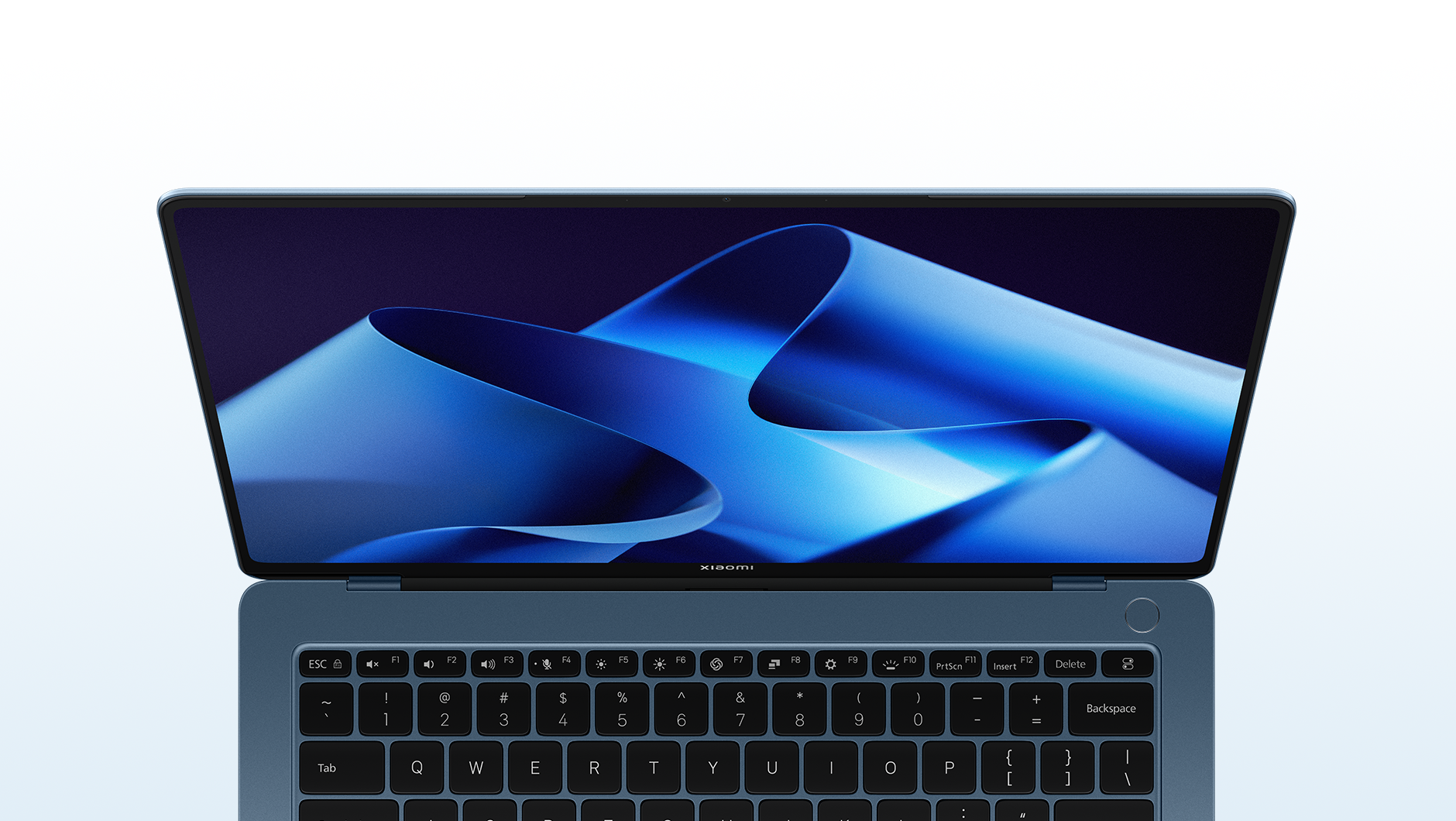

七年后，小米BookPro14发布。14.95mm厚度、1.08kg重量，当业界都在关注性能释放和工艺质感时，我更在意那颗藏在屏幕顶端的摄像头。从结构角度拆解，答案很清晰：小米这次解决的不只是"摄像头做薄一点"的问题，而是彻底重构了封装路径本身。

COB方案的结构天花板

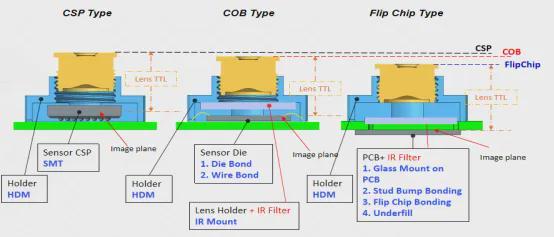

传统笔记本摄像头采用COB方案，芯片、金线、PCB、镜头模组层层叠加。这种成熟架构的代价是厚度被"堆"出来。当屏幕边框向1mm进发时，摄像头反而成了最后那个"凸出来的东西"——它必须容纳完整光学结构、传感器和封装，还要保证成像质量，这种物理约束无法靠优化设计绕过。

FlipChipEGA的技术逻辑

盛泰光电为小米定制的那套摄像头模组，核心在于FlipChipEGA封装。技术原理并不复杂：芯片倒装贴合，金球连接代替传统引线，PCB开孔让光线直接穿过结构直达传感器。这不是微调，是从封装方式下手重新排布内部结构。工程层面，这接近一次"推倒重来"。

15%背后的工程代价

最终模组厚度降低约15%。在手机行业，这个数字或许不够惊艳。但在笔记本这种空间已被压缩到极限的产品里，这15%很可能就是整机厚度能否再降1mm的关键变量。更关键的是，这个数字背后是一整套制造能力的重构。FlipChip封装不是新技术，但长期被少数海外厂商把控，主要服务苹果供应链。国内厂商面临的是昂贵且封闭的技术壁垒。

国产高端封装的爬坡之路

盛泰光电从2021年开始自研攻坚：封装应力控制、热管理设计、良率爬坡，反复试错、参数验证、设备定制，直到稳定量产。这不是某个"黑科技突破"的瞬间，而是一段典型的高端制造爬坡过程。这颗摄像头的意义已不只是"更薄"，它改变的是更底层的事情——中国厂商也能提供这种能力。

竞争转向制造底层

过去"国产替代"讨论集中在芯片、面板、存储等显性领域。但摄像头封装这类"结构工艺层"更难突破：既依赖长期工艺积累，又高度绑定终端产品设计。小米BookPro14这颗摄像头，恰恰发生在这一层。高端硬件竞争正在转向看不见的制造环节。谁把这些底层能力做好，谁就能把产品做得更极致。
